高透明・高延伸用途 Gソアノール™
Gソアノール™は当社が独自に開発した、結晶性と融点を制御したEVOHです。
従来EVOHが示す優れたガスバリア性を維持しながら、良好な二次加工性、シュリンク性および高い透明性を示す新しいタイプのEVOHです。
Gソアノール™は延伸フィルムやシュリンクフィルム、高透明バリア容器に適しています。
PP多層フィルムでの延伸性評価

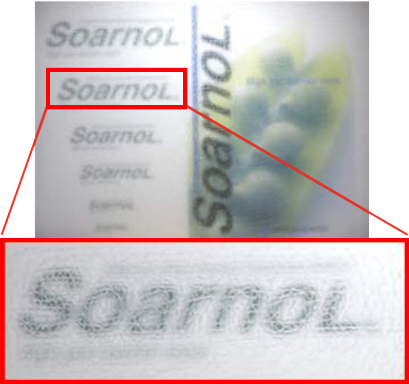

44mol%EVOHとGソアノール™GH3804Bで多層フィルムを作成し、延伸後の外観評価を実施しました。
Gソアノール™は比較的高延伸性を有する44mol%EVOHよりもさらに優れた延伸性を示し、高倍率延伸後も優れた外観を維持できます。
延伸倍率:7x7
フィルム構成:PP/接着樹脂/EVOH/接着樹脂/PP
- 44mol%EVOH
- Gソアノール™
GH3804B
PP多層系共射出成型での評価結果
インジェクションストレッチブロー成形(ISBM)で32mol%EVOHとGソアノール™でボトルを成形した際の外観を比較しました。
高延伸性の求められるISMBに於いて、標準タイプのEVOHでは成形が困難でしたが圧倒的な延伸性を誇るGソアノール™では、その成形をも可能にします。
― 成形法:コールドパリソン法
-
ボトル構成
PP/32mol%EVOH/PP -
ボトル構成
PP/Gソアノール™/PP

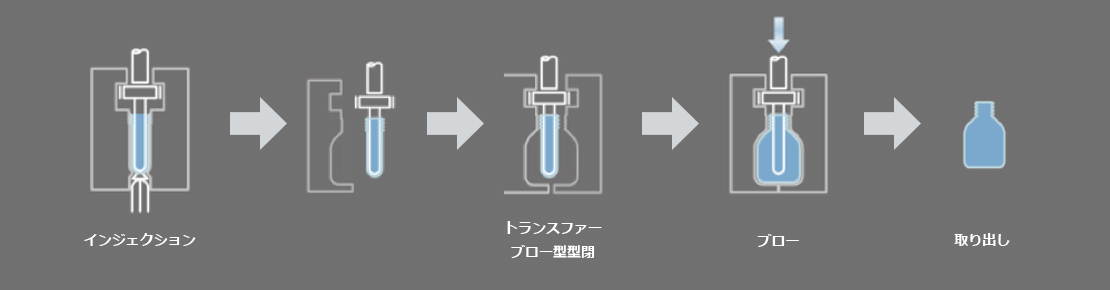

成形の流れ
用途例
高延伸フィルム、シュリンクフィルム(バッグ)、スキンパック包装、深絞り透明ゼリー

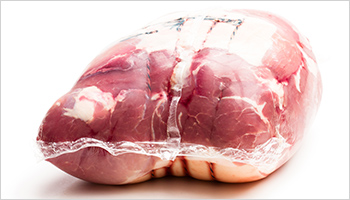

- シュリンクフィルム
- 高透明贈答用ゼリーカップ
推奨グレード
物性 | 単位 | GC 3304B |
GH 3804B |
---|---|---|---|
エチレン組成 | mol% | 33 | 38 |
MFR1) | g/10min | 4 | 4 |
融点2) | ℃ | 170 | 160 |
結晶化温度2) | ℃ | 142 | 132 |
ガラス転移温度2) | ℃ | 58 | 55 |
酸素透過度3) | cc.20μm/m2.day.atm | 0.2 | 0.6 |
備考 | Gソアノール™ |
- 1)210℃,2,160gf
- 2)DSC法(10℃/min)
- 3)20℃×65%RH
※上記数値は代表値であり、保証値ではありません。
Gソアノール™の詳細についてはお問合せ下さい。
ソアノール事業部
TEL:03-6748-7803
