高透明性・高拉伸性用途 G索阿诺尔™
G索阿诺尔™是本公司自主开发,调整了结晶性和熔点的 EVOH 产品。
本产品是在维持以往 EVOH 原有的良好气体阻隔性的同时,具有良好的二次加工性、收缩性与高透明性的全新类型的 EVOH 。
G索阿诺尔™ 适合使用于拉伸薄膜或收缩膜、高透明阻隔容器中。
以 PP 多层薄膜进行的拉伸性评测
分别将 44mol%EVOH与G索阿诺尔™GH3804B制成多层薄膜,在拉伸后进行了外观评测。
G索阿诺尔™与具有相对较高拉伸性的44mol%EVOH相比,拥有更良好的拉伸性,并可以在高倍率拉伸后维持优良外观。
拉伸倍率:7x7
薄膜结构:PP/粘合树脂/EVOH/粘合树脂/PP

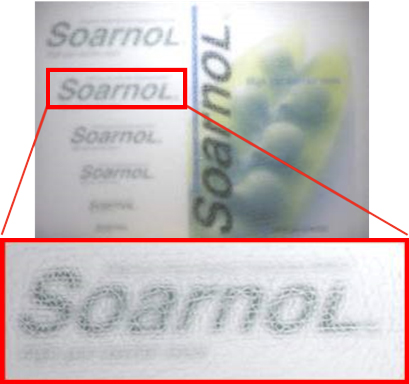

- 44mol%EVOH

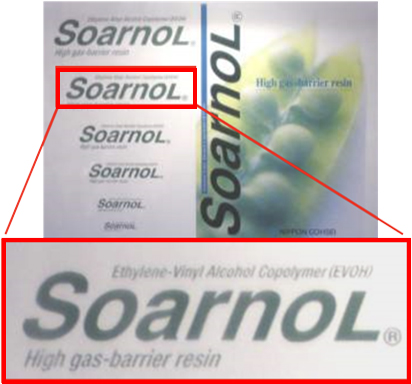

- G索阿诺尔™
GH3804B
PP 多层共射出成形评测结果
通过注吹成形(ISBM)将32mol%EVOH与G索阿诺尔™分别进行吹瓶成形后,比对两者外观。
对于需要高拉伸性的注吹成型,普通牌号的EVOH难以进行成形,而在拉伸性上具有压倒性优势的G索阿诺尔™可使成形成为可能。
― 成形法:冷型坯法
-
瓶子结构
PP/32mol%EVOH/PP -
瓶子结构
PP/G索阿诺尔™/PP

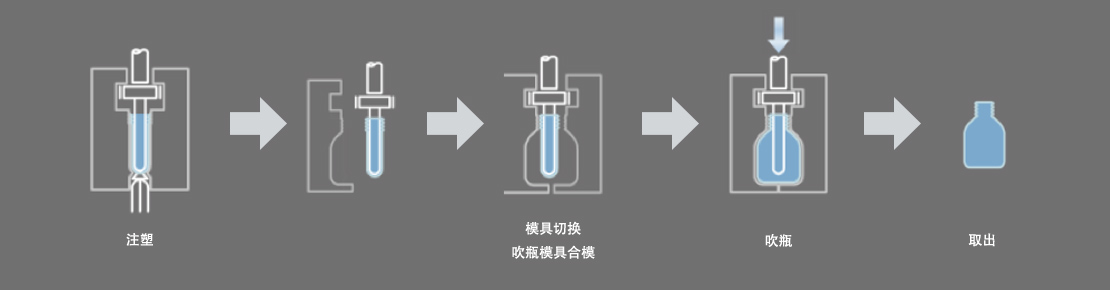

成形流程
用途实例
高拉伸薄膜、收缩膜(袋)、真空贴体包装、深拉伸透明果冻
- 收缩膜
- 高透明礼品装果冻杯
推荐牌号
物性 | 単位 | GC 3304B |
GH 3804B |
---|---|---|---|
乙烯组分含量 | mol% | 33 | 38 |
MFR1) | g/10min | 4 | 4 |
熔点2) | ℃ | 170 | 160 |
结晶温度2) | ℃ | 142 | 132 |
玻璃化转移温度2) | ℃ | 58 | 55 |
氧气透过率3) | cc.20μm/m2.day.atm | 0.2 | 0.6 |
备注 | G索阿诺尔™ |
- 1)210℃,2,160gf
- 2)DSC法(10℃/min)
- 3)20℃×65%RH
※以上数据为代表值,并非保证值。
三菱化学(中国)管理有限公司
TEL:+86 21 5407 6161
